液下渣漿泵軸承裝配步驟說明如下：

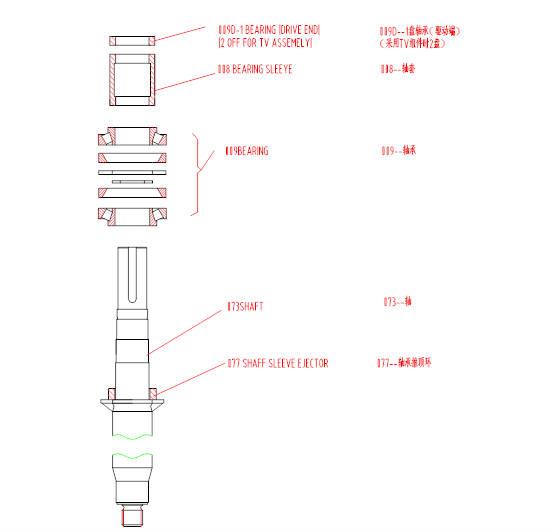

把軸承推頂環、下軸承、軸承擋套和上軸承內套裝到軸上。

一、液下渣漿泵軸承裝配準備

1、對著泵的零部件圖檢查被使用軸的編號（073）以及其它裝配件的件數。

注：

（1）“SP”型液下泵（標準型）有一個金屬泵體和金屬軸。

（2）“SPR”型液下泵所有的過流部件要么是模壓橡膠的，要么是掛膠的。采用的軸也是掛膠的。

2、檢查軸（073）的垂直度，并清除任何毛刺和棱角。

3、檢查與軸螺紋相配合的迷宮鎖緊螺母，同時也要檢查一下，軸上的軸承擋套滑動配合是否良好。

4、把軸的驅動端朝上，使軸放成立式。如果軸的長度不能立放可以臥式放置。

5、清理所有部件并把新部件的防腐涂層去處。在使用前，軸承包裝不得拆除。在軸的上端（與軸承配合的部分）涂上稀油或者潤滑劑。

6、在軸承推頂環孔中（077）涂上稀油或潤滑脂放在軸驅動端上緊緊頂住軸肩。

二、液下渣漿泵軸承裝配操作

7、把軸承錐面大頭靠著軸承推頂環安裝，預熱軸承內套是合理的，我們建議在至少一份油100份水沸騰溶液中進行，當軸立式安裝時，加熱的內套可以被滑到并壓裝在軸肩上。

為了確保內套錐面與下面的軸承推頂環配合正確，可以采用一個長套筒裝在軸上，以對軸承的錐形體施加壓力，而不致于損壞滾柱或保持架，這個長套筒應該長的足以能超過軸端，在頂部焊接一塊20mm厚的板，以利于用小錘向下敲打軸承，當軸承滑移到靠近軸承推頂環位置時，在用套筒向下敲打以前，應該最好等待20～30分鐘，以待軸承冷卻后再打下軸承，軸承就可以壓緊軸承推頂環。

8、把軸承（009）隔環裝在對著內套小面的軸上，靠著錐面裝上外圈，用于某些軸承組件的外圈由三個單體組成，用一個外圈或兩個外圈由一個隔環分開，對于軸承來說，都是一樣的。

9、把第二個軸承（009）內套裝到軸上，用小面對著隔環。

把內套和隔環互相緊靠，并對著軸肩是十分重要的。

軸承冷卻后，要進行充分檢查，使用套筒把軸承向下打到軸承推頂環上。

注：

軸承（009）裝有隔環，本身為預先安裝的組件，隔環要精加工到每盤軸承裝配的尺寸，每套組件的零部件不能和類似的組件互換。在某些大型軸承組件中，為了在使用前不至于混淆，在每個外圈，內套和隔環上都標有識別序號，所有序號一樣的部件應保持連續。一些小型預先安裝的組件不用序號標示。但它們仍不能互換，收到零件后就應該組裝。另外，零部件必須按照‘A’‘B’‘C’等標志組裝，內套或隔環要配套組裝。

10、在裝有下軸承的軸上涂油或稀潤滑脂。并在軸上裝上軸承擋套（008）并緊靠下軸承，檢查軸套是否正對著軸承。

11、把軸頸上涂上油或稀潤滑脂。

12、把軸承（009D-1）的內套裝在軸的驅動端，緊靠著軸承擋套（008）待冷卻后，用合適的軟鋼或套筒，向下打到緊靠軸承擋套。使用TV軸承組件時，要把兩個內套裝在軸的驅動端并緊靠軸承擋套。

13、用脫水液體沖洗下軸承以清除所有的水分。

14、用手從兩邊把推薦的潤滑脂放進下軸承一直到油杯孔里看到為止。

15、將潤滑脂加到上軸承內套和軸承套中。

16、安裝軸承箱（004），要把軸和軸承上的灰塵和污物去除。
